Comprensión da detección de fugas acústicas

Cales son os sons das fugas de auga?
As fugas de auga nos tubos subterráneos a presión poden emitir moitos sons diferentes:
●"Hiss" ou "Whoosh" pola vibración do tubo e a redución da presión do orificio
● Sons de "Salpicaduras" ou "Babbling Brook" procedentes da auga que flúe ao redor do tubo
● Sons rápidos de "golpes/golpes" procedentes da pulverización de auga que golpea a parede da cavidade do chan
● Pequenos sons de "tintineo" de pedras e pedras que rebotan no tubo
O son "Hiss" ou "Whoosh", que a miúdo soa como un ruído estático constante, é o único que sempre está presente para as fugas en tubaxes cunha presión de auga de 30 psi ou superior. Os outros sons poden estar presentes ou non, e normalmente non son tan altos. Entón, decidimos "Hai unha fuga?" escoitando o "Hiss" ou "Whoosh".

Que factores afectan estes sons?
Existen varios factores que afectan á sonoridade e á gama de frecuencias dos sons producidos polas fugas de auga transmitidas polas canalizacións e transmitidas á superficie do chan:
● Presión da auga na tubaxe
● Material e diámetro da tubaxe
● Tipo de solo e compactación do solo
● Profundidade do solo sobre a tubaxe
● Cuberta superficial: herba, solo solto, asfalto, lousa de formigón, etc.

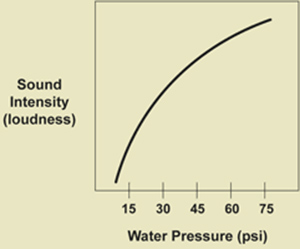

A sonoridade ou intensidade do son da fuga é directamente proporcional á presión da auga dentro da tubaxe (ata un límite):


Intensidade do son (sonoridade) fronte á presión da auga
Os tubos metálicos, como as tuberías de ferro, os servizos de cobre e os de aceiro, transmiten sons de fuga de auga que son máis altos e con maior frecuencia que os tubos de PVC ou as de amianto-cemento. Polo tanto, o coñecemento do material do tubo é importante.
Os tubos de gran diámetro, xa sexan de PVC, formigón, aceiro ou ferro, transmiten moito menos son das fugas de auga que os de pequeno diámetro. E os tubos de gran diámetro transmiten sons de menor frecuencia que os de pequeno diámetro.
O solo areoso e os solos moi soltos, especialmente sobre unha canalización recén soterrada, non transmiten moi ben os sons das fugas de auga, nin o regan os solos saturados como as turbeiras e os pantanos. O chan duro e compactado transmite mellor os sons das fugas de auga. O chan absorbe os sons das fugas de auga moi rapidamente. As fugas nas liñas de auga que teñen só 3 ou 4 pés de profundidade son moito máis fáciles de escoitar na superficie do chan que as fugas nas liñas máis profundas. A 7 ou 8 pés de profundidade, só as fugas moi grandes cunha boa presión de auga producirán o suficiente ruído como para escoitarse na superficie.
Finalmente, a cuberta do solo, xa sexa unha rúa de asfalto, terra solta, lousa de formigón ou céspede de herba, tamén marca unha diferenza importante. As superficies duras das rúas e as lousas de formigón resoan cos sons da fuga de auga, e a fuga pódese escoitar de 5 a 10 pés ou máis a cada lado da tubaxe de auga. Os céspedes de herba e as superficies de terra solta non ofrecen unha superficie semellante a unha placa de resonancia e as súas variacións na superficie dificultan o contacto firme.
volver ao principio da páxina

Como viaxan os sons de fuga nas tubaxes?
Os tubos metálicos, en particular as redes de ferro de entre 6 e 12 polgadas, os servizos de cobre e os tubos de aceiro transmiten os sons das fugas de auga durante centos de pés en todas as direccións. O tubo de amianto-cemento e o tubo de PVC non transmiten os sons tan lonxe.
As distancias transmitidas polos sons "Hiss" ou "Whoosh" das fugas de auga son unha función do diámetro da tubaxe así como do material da tubaxe:

Material da tubería e diámetro Distancia Sons percorridos por fuga de 2 GPM a 60 PSI
 Tubo de ferro fundido de 6 polgadas de 600 a 1000 pés
 Tubo de ferro fundido de 12 polgadas de 400 a 800 pés
 Tubo de fundición de 24 polgadas de 200 a 400 pés
 Tubo de CA de 6 polgadas de 400 a 800 pés
 Tubo de CA de 12 polgadas de 300 a 500 pés
 Tubo de CA de 24 polgadas de 100 a 300 pés
 Tubo de PVC de 6 polgadas de 200 a 300 pés
 Tubo de PVC de 12 polgadas de 100 a 200 pés
 Tubo de PVC de 24 polgadas de 50 a 100 pés
Polo tanto, o coñecemento do material e do diámetro da tubaxe é importante para saber ata onde se pode transmitir o son da fuga ao longo das paredes da tubaxe.

Como viaxan os sons de fuga polo chan?
O chan absorbe os sons das fugas de auga moi rapidamente:
O chan absorbe as altas frecuencias en maior medida que as baixas. Para unha fuga nun tubo de 6 pés de profundidade, o son "Hiss" ou "Whoosh" é débil e "silenciado", é dicir, só se escoitan as frecuencias máis baixas. Para unha fuga nun tubo de 3 pés de profundidade, o son é máis alto e unha frecuencia lixeiramente máis alta.

Topografía

"Enquisa" é o termo aplicado para escoitar filtracións de auga cando non hai evidencias obvias, como a auga que flúe pola rúa. Cada hidrante, válvula e liña de servizo é un lugar posible para escoitar os sons das fugas de auga:

Xa que os sons viaxan polas paredes das tubaxes mellor que polo chan, sempre escoite primeiro os hidrantes, as válvulas e os medidores. A medida que te achegas á fuga, o son faise máis alto. Finalmente, decide cales destes lugares son os máis ruidosos. Agora estás preparado para a "Detección de fugas de auga".
